Ett modernt elsystem kräver lagring

Ett modernt elsystem kräver lagring. Lagring av energi är nödvändigt i ett modernt energisystem på grund av att moderna energikällor som vindkraft och solenergi producerar el på ett ojämt sätt. Ibland produceras mycket och ibland produceras lite. Detta kan jämna ut genom lagring av energi. Lagring av energi kan exempelvis ske genom batterilager, vätgas och vattenmagasin. I Sverige är vattenmagasin det i särklass vanligaste och vattenkraften används för att balansera vindkraft och solenergi.

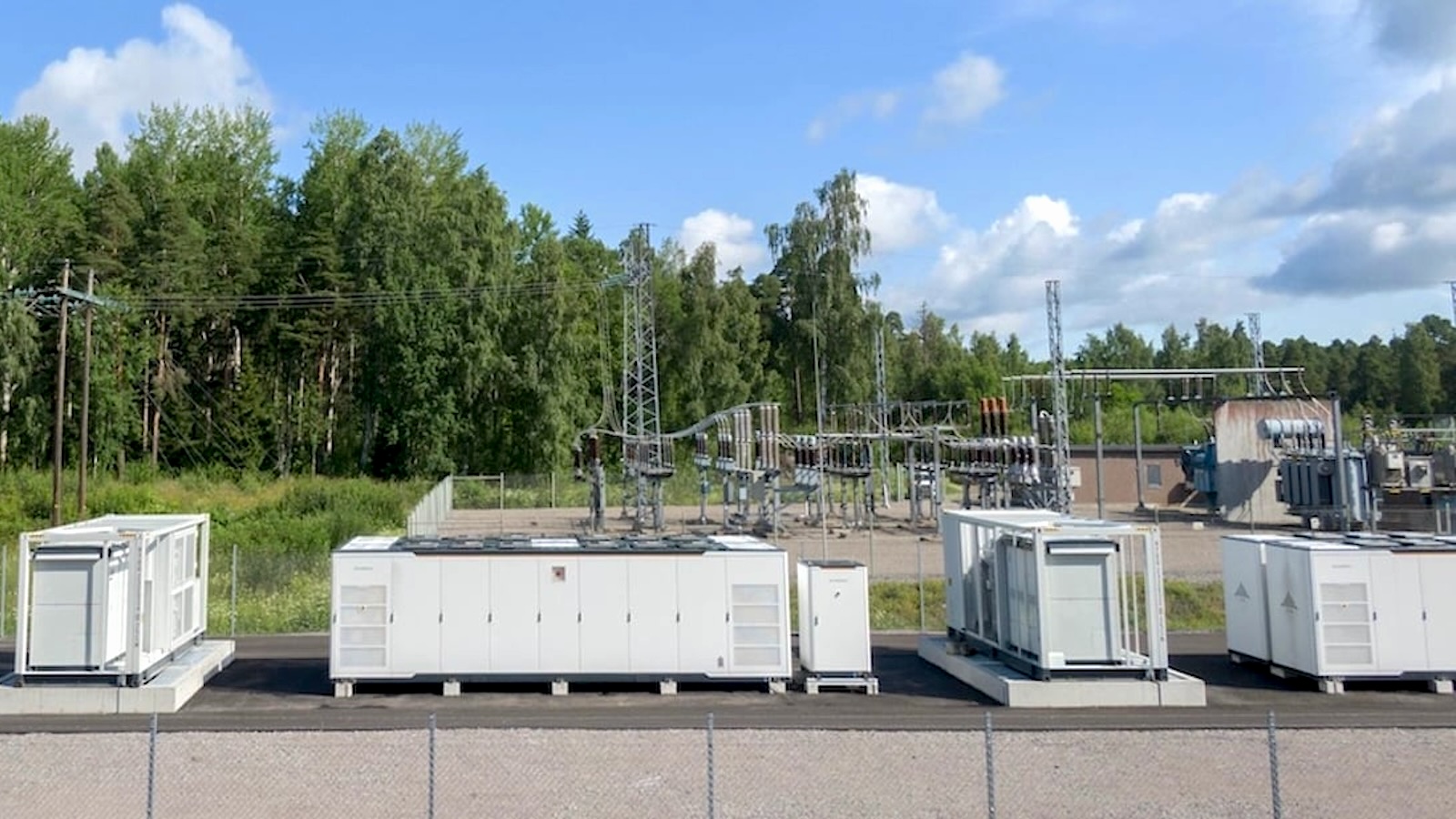

Batterilager

För att minska antalet starter och stopp i vattenkraftverken har de under senare år börjat kompletteras med korttidslagring i batterier.I Forshuvud finns ett baterilager på 5 MW som ägs av Fortum.

Det finns dessutom en del större batterilager i Sverige. Ingrid Capacity och BW ESS har byggt färdigt 14 batterilager, som tillsammans utgör Sveriges största investering i batterilagring. Det finns bland annat i Falköping (16 MW), Karlskrona (16 MW), Katrineholm (20 MW), Mjölby (8 MW), Sandviken (20 MW), Vaggeryd (11 MW), Värnamo (20 MW) och Västerås (11 MW). Sex andra batterilager bidrar med 89 megawatt. Samtliga anläggningar finns i södra Sverige, Totalt driver Ingrid Capacity anläggningar med en sammanlgd effekt på 215 MW. De håller dessutom på at bygga ytterligare an massa andra anläggningar på totalt 250 MW.

Företaget Neoen driver för sin del de största enskilda batterilagren, Storen i Jämtland, som har en effekt på 52 MW och Isbillen i Jämtland på 94 MW. i Alingsås finns ett batterilager på 17 MW som drivs av Rocmore Energy som också har anläggningar i Bjuv (4 MW) och en plats i Kronobergs län. I Landskrona driver Axpo en anläggning på 20 MW. I Uppsala har Vattenfall ett batterilager på 5 MW och i Haninge ett på 20 MW.

Pumpkraftverk

Förutom batterilager finns pumpkraftverk som kan pumpa upp och lagra vatten i ett höghöjdsmagasin när det finns gott om el för att sen använda samma vatten för produktion av el när det finns brist på el. Några vätgaslager finns det inte heller.

Sverige har tidigare haft 5 pumpkraftverk. Letten och Eggsjöns kraftstationer vid Klarälven, Kymmens kraftstation vid Rottnan, Sillre kraftstation vid Indalsälven och Juktans kraftstation knuten till Umeälven. Tre av dem fungerar fortfarande idag. Letten, Eggsjön och Kymmen. De är alla ganska små kraftverk som ligger i Värmland. Letten som stod klart 1956 har en fallhöjd på 191 meter och en effekt på 36 MW. 1987 stod Kymmens kraftverk klart med en installerad effekt på 56 MW och 85 meters fallhöjd. Eggsjön som stod klart 1957 har en fallhöjd på 18 meter och en installerad effekt på 0,6 MW. De tre pumpkraftverken dirvs av Fortum.

1930 byggdes Sillre pumpkraftverk men 1968 kopplades pumpfunktionen vid Sillre bort. Som pumpkraftverk hade Sillre en fallhöjd på 182 meter och en installerad effekt på 16,5 MW. Idag har kraftverket en fallhöjd på 193 meter och en installerad effekt på 11 MW. Juktans kraftstation som var färdigbyggd 1979 konverterades 1996 till ett vanligt kraftverk. Som pumpkraftverk har Juktan en fallhöjd på 275 meter och en effekt på 335 MW. Som vanligt kraftverk handlar det om 60 meters fallhöjd och 26 MW. Pumpfunktionen i Eggsjöns kraftverk används sällan.

Nya pumpkraftverk

Idag har en återställning av Juktan till pumpkraftverk påbörjats. Den beräknas vara klar 2032. Vattenfall äger Juktan.  Den installerade effekten är tänkt att bli 315 MW med en ny turbin.

Fortum undersöker för sin del möjligheterna att bygga ytterligare ett antal pumpkraftverk i Sverige. Vid Bastvålen och Höljessjön i Värmland samt vid Lekstjärnen i Dalarna. Vid Bastvålen skulle en fallhöjd på 240 meter kunna utnyttjas och vid Lekstjärnen handlar det om cirka 250 meter. Bastvålen inkluderar bygget av två nya dammar (vattenmagasin) men vid Lekstjärnen och Höljes kommer befintliga kraftverksdammar (Trängslet och Höljes) användas som undre magasin.

Läs mer:

• Fortum sonderar pumpkraftens potential i Sverige

Bilden i toppen föreställer dammen vid Letten och kommer från Fortum.
